Montering ekstralys Tesla

Koblingsmanual Lazer 18 Elite+ trådløst rele

Manualen gjelder oppkobling av ALC og trådløst relé ved montering av Lazer 18 Elite+ ekstralys til følgende modeller fra Tesla:

  • Tesla Model S (5. 2016 -->)
  • Tesla Model 3 (alle årsmodeller)
  • Tesla Model X (2016 -->)
  • Tesla Model Y (alle årsmodeller)

© Bilkomponenter AS

Versjon 1.0



Forbehold

Les hele manualen før du starter på installasjonen, og sørg for at du forstår alle aspekter ved monteringen.

For informasjon om hvordan selve ledbaren monteres til bilen, og hvordan strøm kobles til ALC og ledbar se her!

Manualen forutsetter at du benytter bilkomponenter.no sine lyspakker inkludert ALC styrestrømadapter, og vårt 433Mhz trådløse relé.

Ved problemer underveis bruk maksimalt 30—60min på feilsøking. Kontakt bilkomponenter.no om du har problemer du ikke finner en umiddelbar løsning på.

Bilkomponenter AS har ikke ansvar for eventuelle skader eller feil du påfører bilen under installasjonen.

Verktøy

  • Kabelskotang
  • Avisoleringstang
  • Avbitertang
  • Lite stjerneskrujern
  • Vulkteip (alternativt elektrikkerteip)

Oppkobling Lazer 18 Elite+

All kobling vist skal gjøres før tilkobling av +12V og jord.

Klargjøring

  • Pakk ut relésettet som fulgte med din Lazer 18 Elite+ ledbar/ekstralys.
  • Reduser lengden på følgende ledninger på relésettet til mellom 30-40cm - bryter på begge ledningene fjernes:
    • Lilla ledning med bryter
    • Grå ledning med bryter
  • Avmantle ca 1 cm på lilla  ledning:
  • Monter på flatstift på lilla ledning
  • Avmantle ca 2-4mm på den grå ledningen
  • Klipp til en +12V kabel i lengde på ca 50-60cm (bruk f.eks overskyttende lilla ledning til dette)
    • Avmantle 2-4mm i ene enden
    • Avmantle ca 1 cm i andre enden, og monter på en ringsko (ringsko medfølger ikke)
  • Klipp til 2 jordingsledninger (bruk f.eks overskyttende grå lednming til dette) på ca 50-60cm
    • Avmantle 2-4mm i ene enden på begge ledningene
    • Avmantle ca 1cm i andre enden på begge ledningene, og monter på én ringsko felles på begge endene (ringsko medfølger ikke)
  • Ta det trådløse reléet ut av posen, fjern lokket slik at kretskortet eksponeres

Tilkobling

ALC kobles sammen med relésett slik:

  • Hvit fra ALC kobles sammen med lilla fra relésett ved å sette flatstiftene sammen

Tilkobling av trådløst relé!

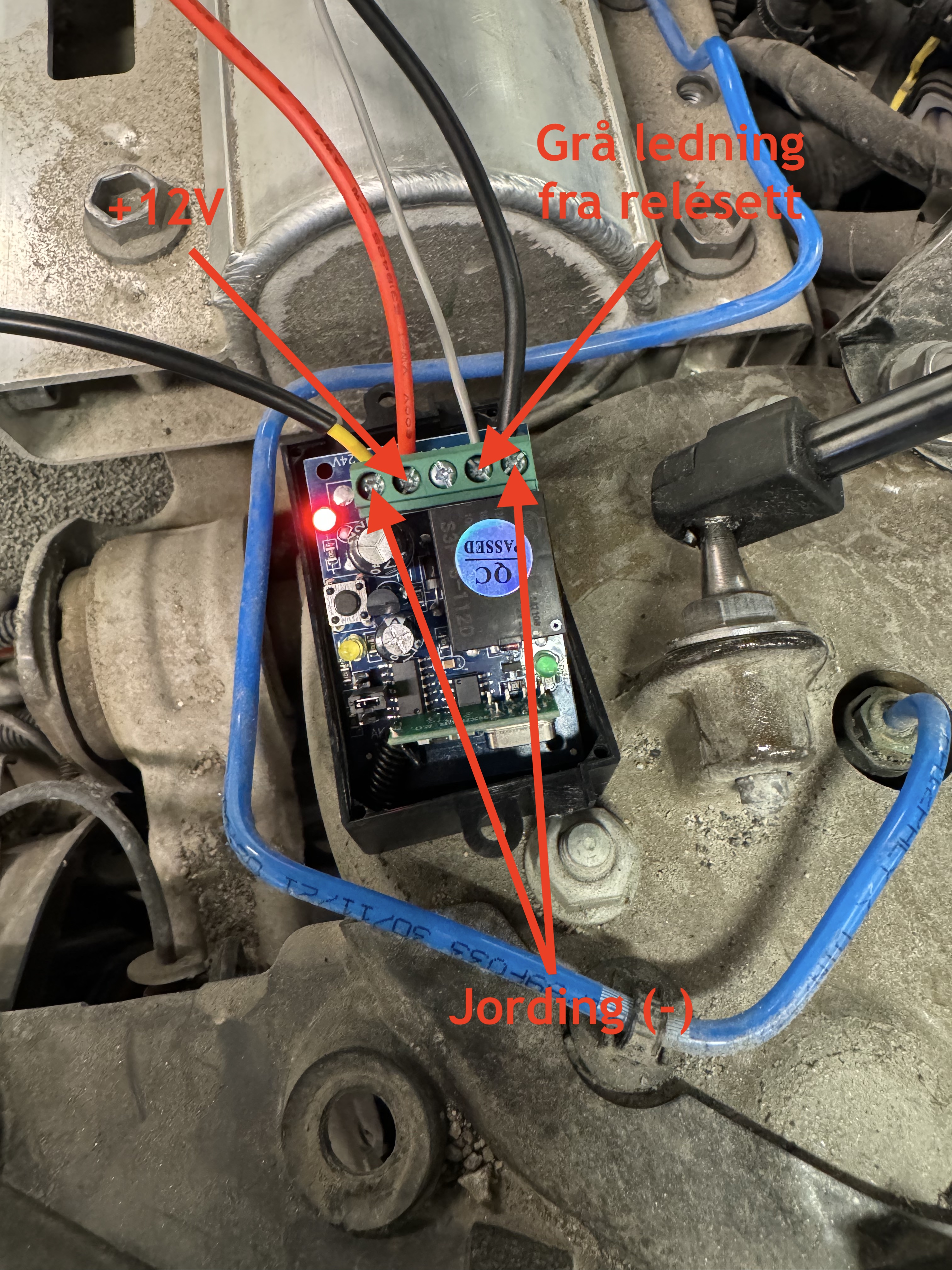

Koble til ledningene fra punktene over som vist på bildet, og beskrevet i teksten:

  • Jordledningene til skrukoblingen merket med ( - ) og til skrukoblingen merket (NO)
  • +12V ledning til skrukoblingen merket med ( + ).
  • Koble den grå ledningen fra relésettet  til skrukoblingen merket (CON)
  • Sørg for at kordelene går inn i skrukoblingene skikkelig før du strammer disse til.

Når alle koblingene er montert sammen er det på tide å kontrollere funksjonaliteten:

  • Sett på lokket til det trådløse reléet, snurr en teip rundt for å holde det på plass. Sørg for at ingen ledninger kommer i klem.


  • Koble ALC til bilens hovedlykt.
  • Koble ALC og relésett til strøm.
  • Koble til ekstralyset.
  • Skru deretter bilen på, sett nærlysene manuelt på nærlys, og aktiver fjernlysene.
    • Med ledbaren aktiv trykk kort på knappene på medfølgende fjernkontroll for å bytte mellom ledbarens 4 ulike modus. Hold inne knappen i ca 2 sek for å sjekke at ledbaren går tilbake til modus 1.
      • Modus 1 - ECE godkjent (svakest)
      • Modus 2 - Hvit boost
      • Modus 3 - Hvit boost + gult lys (kraftigst)
      • Modus 4 - Kun gult lys
    • Ledbaren vil huske sist innstilte modus neste gang du bruker fjernlyset på bilen.

Om alt fungerer beskytt det trådløse reléet ved å legge det tilbake i posen det ble levert, og tape igjen bunnen. Det trådløse reléet festes til reléet på ledningsnettet som vist på bildet under. Bildet viser en Tesla Model Y, og selve plasseringen av reléet vil variere, og vi henviser til monteringsmanualene for mer informasjon om plasser ingen av reléet.




Flatstiften du tidligere koblet sammen beskyttes ved å  sikre den mot fukt med vulkteip.
