Koblingsmanual - Lazer SMART ekstralys til Tesla



Manualen gjelder oppkobling av ALC og trådløst relé ved montering av Lazer ekstralys med «SMART-funksjon» til følgende modeller fra Tesla:

  • Tesla Model S (5. 2016 -->)
  • Tesla Model 3 (alle årsmodeller)
  • Tesla Model X (2016 -->)
  • Tesla Model Y (alle årsmodeller)

© Bilkomponenter AS

Versjon 1.0

Forbehold

Les hele manualen før du starter på installasjonen, og sørg for at du forstår alle aspekter ved monteringen.

For informasjon om hvordan selve ledbaren monteres til bilen, og hvordan strøm kobles til ALC og ledbar se her!

Manualen forutsetter at du benytter bilkomponenter.no sine lyspakker inkludert ALC styrestrømadapter, og vårt 433Mhz trådløse relé (for Lazer SMART)

Ved problemer underveis bruk maksimalt 30—60min på feilsøking. Kontakt bilkomponenter.no om du har problemer du ikke finner en umiddelbar løsning på.

Bilkomponenter AS har ikke ansvar for eventuelle skader eller feil du påfører bilen under installasjonen.

Verktøy

  • Kabelskotang
  • Avisoleringstang
  • Avbitertang
  • Lite stjerneskrujern
  • Vulkteip (alternativt elektrikkerteip)

Oppkobling Lazer SMART

All kobling vist skal gjøres før tilkobling av +12V og jord.

Klargjøring

  • Pakk ut relésettet som fulgte med din Lazer SMART ledbar/ekstralys.

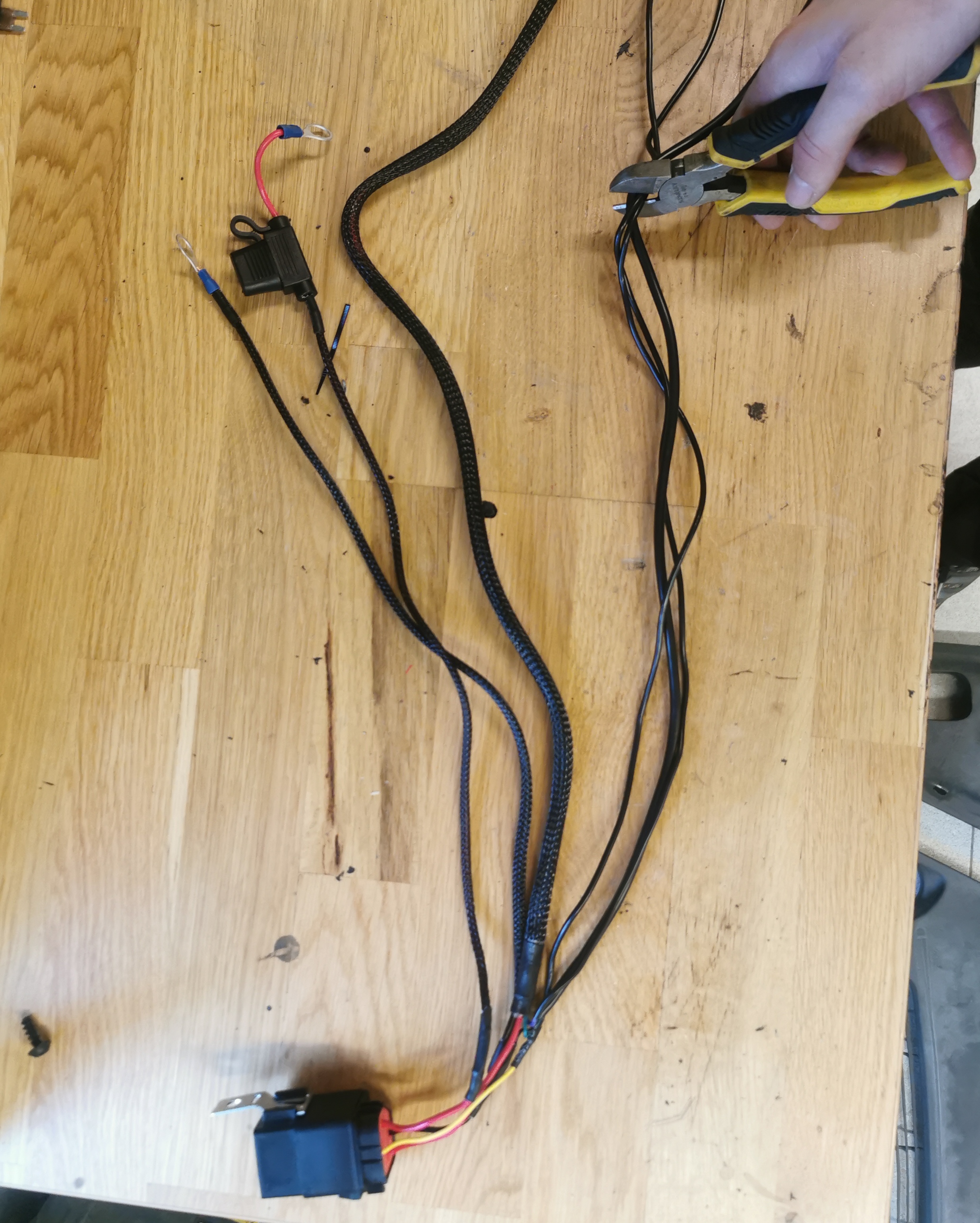

  • Reduser lengden på følgende ledninger på relésettet til mellom 30-40cm:
    • Lilla ledning merket "High Beam".
    • Gul ledning med manuel bryter merket "ON/OFF" - bryter fjernes.

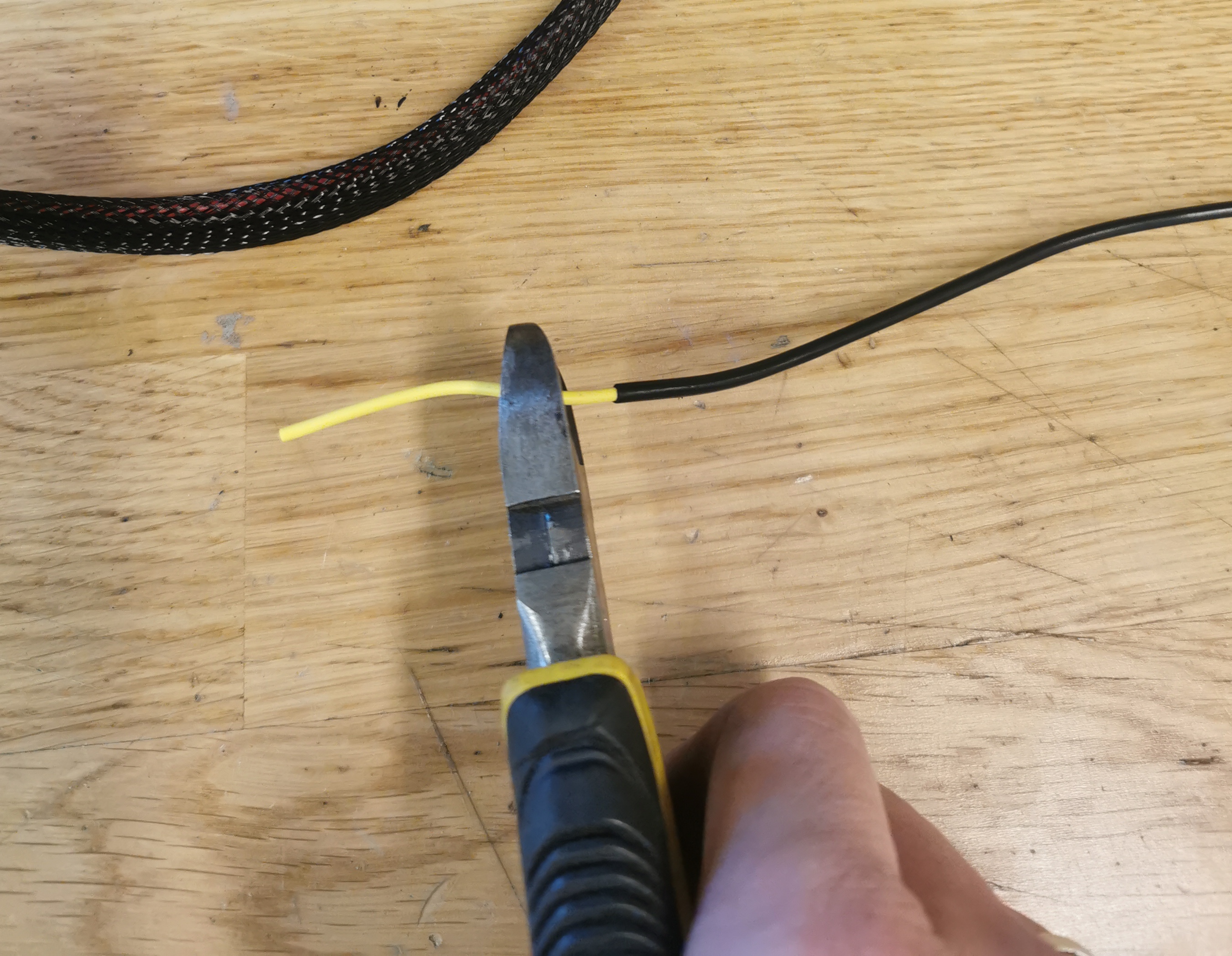

      • På den løse enden klipp av en ledninsgsstump på 3cm.
    • 3-leder (sort, rød, grønn) med bryter,

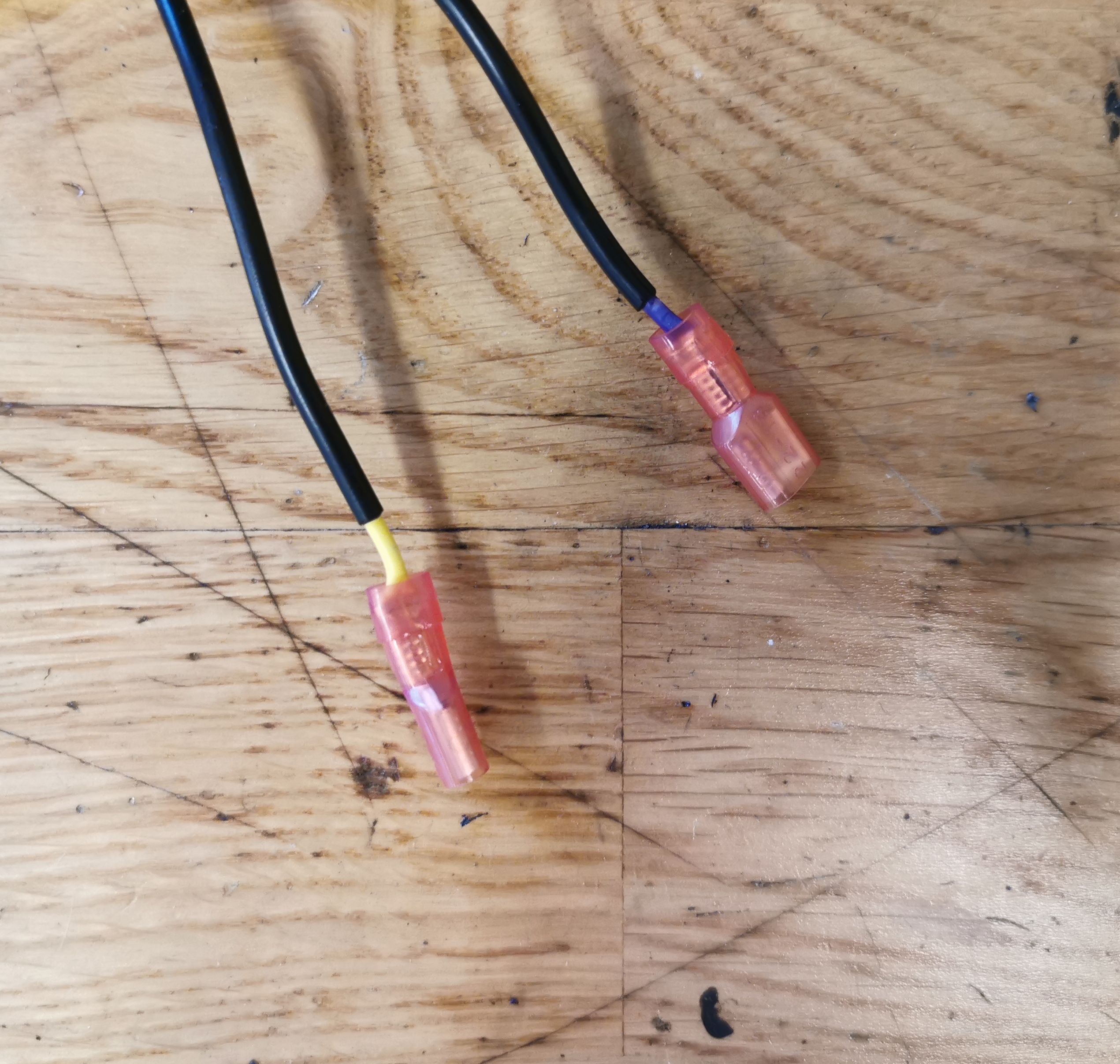

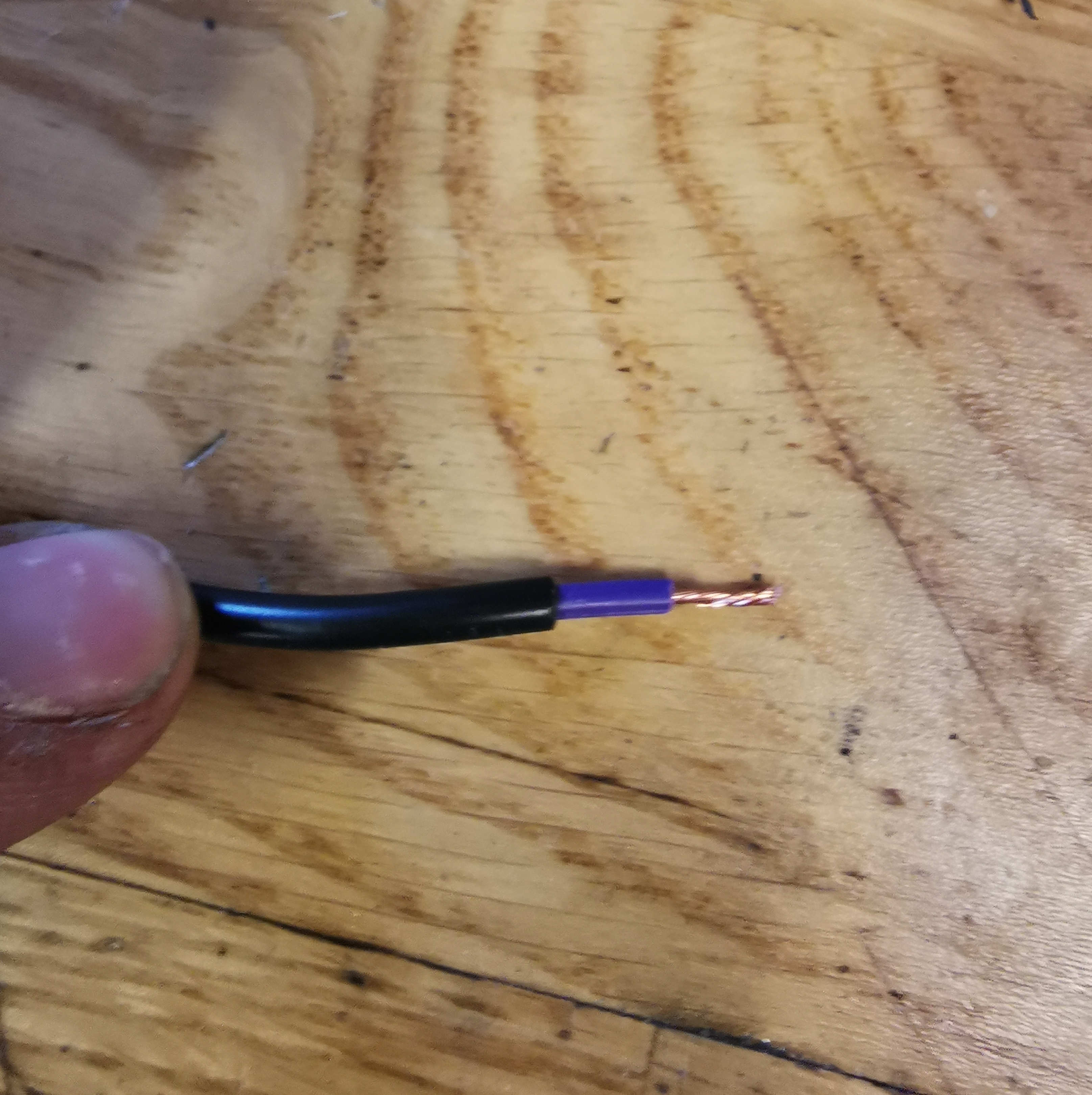

  • Avmantle ca 1 cm på lilla og gul ledning, og klem på medfølgende flatstifter (røde).

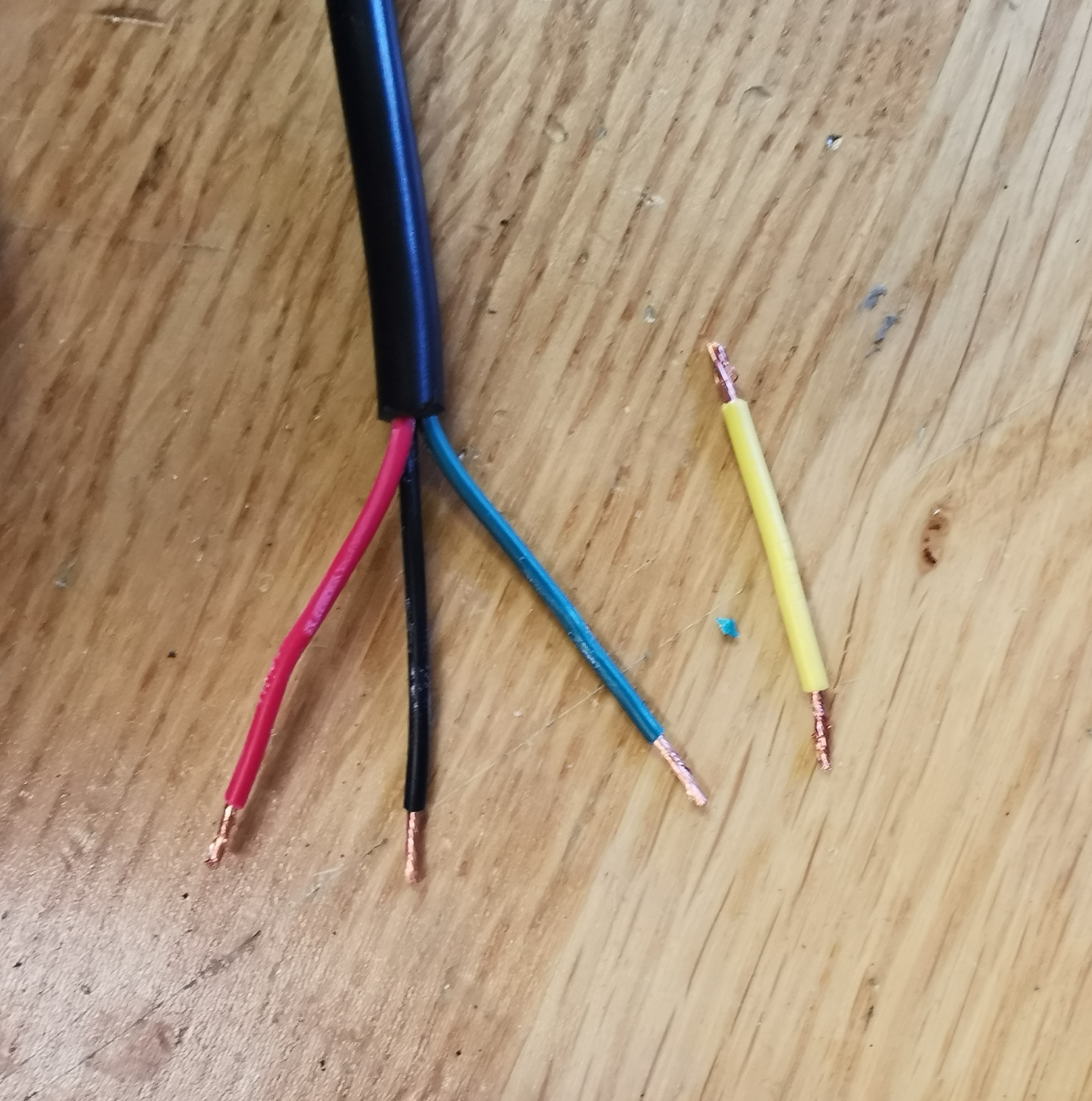

  • Fjern den sorte ytre beskyttelsen (ca 4-5cm) på ledningen med 3 ledere. Avmantle deretter ca 4mm på hver av de 3 ledningene (rød, sort, grønn).
  • Ta den gule ledningsstumpen du klipte løs tidligere, og avmantle i hver ende av denne med ca 4mm.

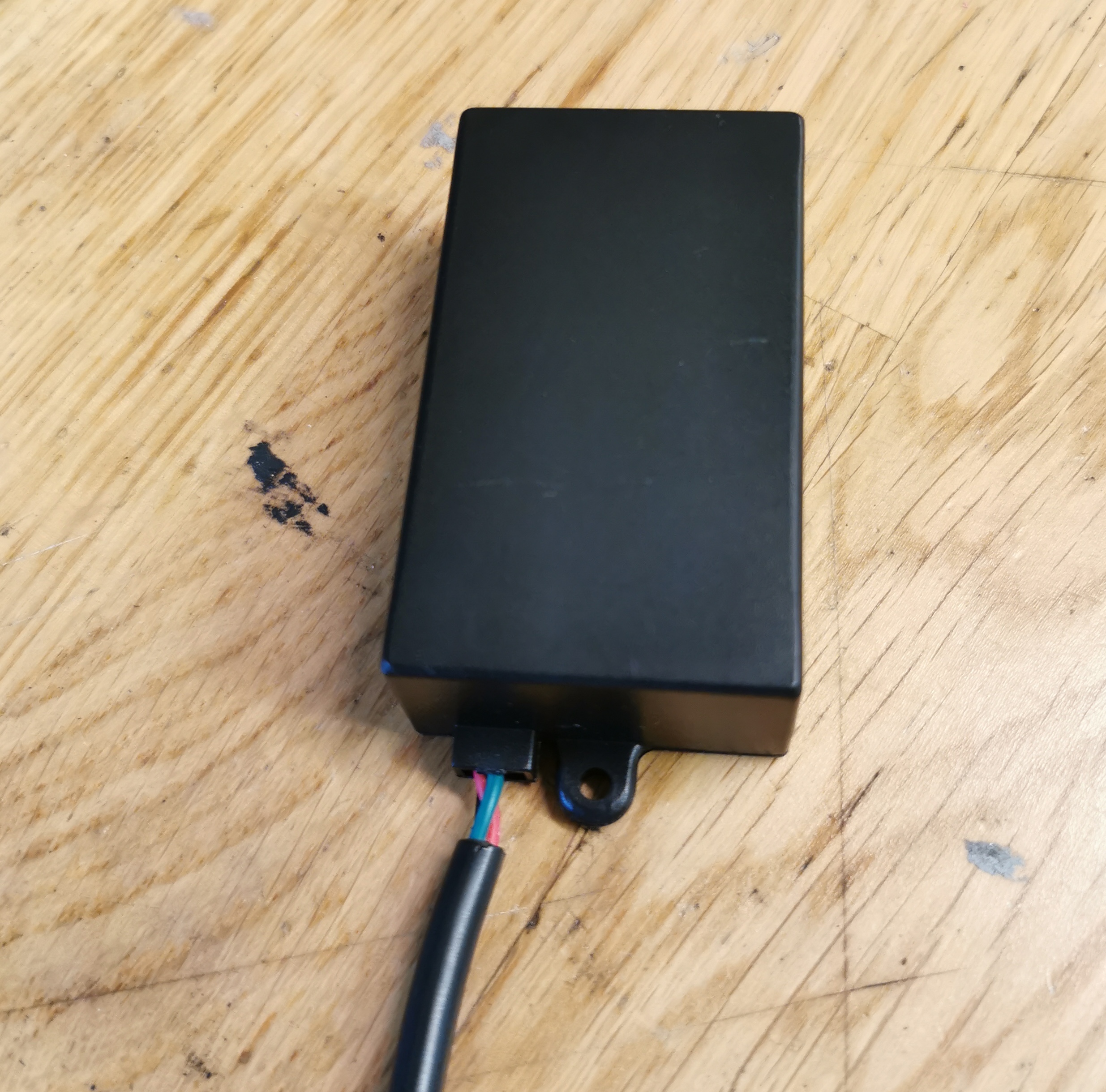

  • Ta det trådløse reléet ut av posen, fjern lokket slik at kretskortet eksponeres

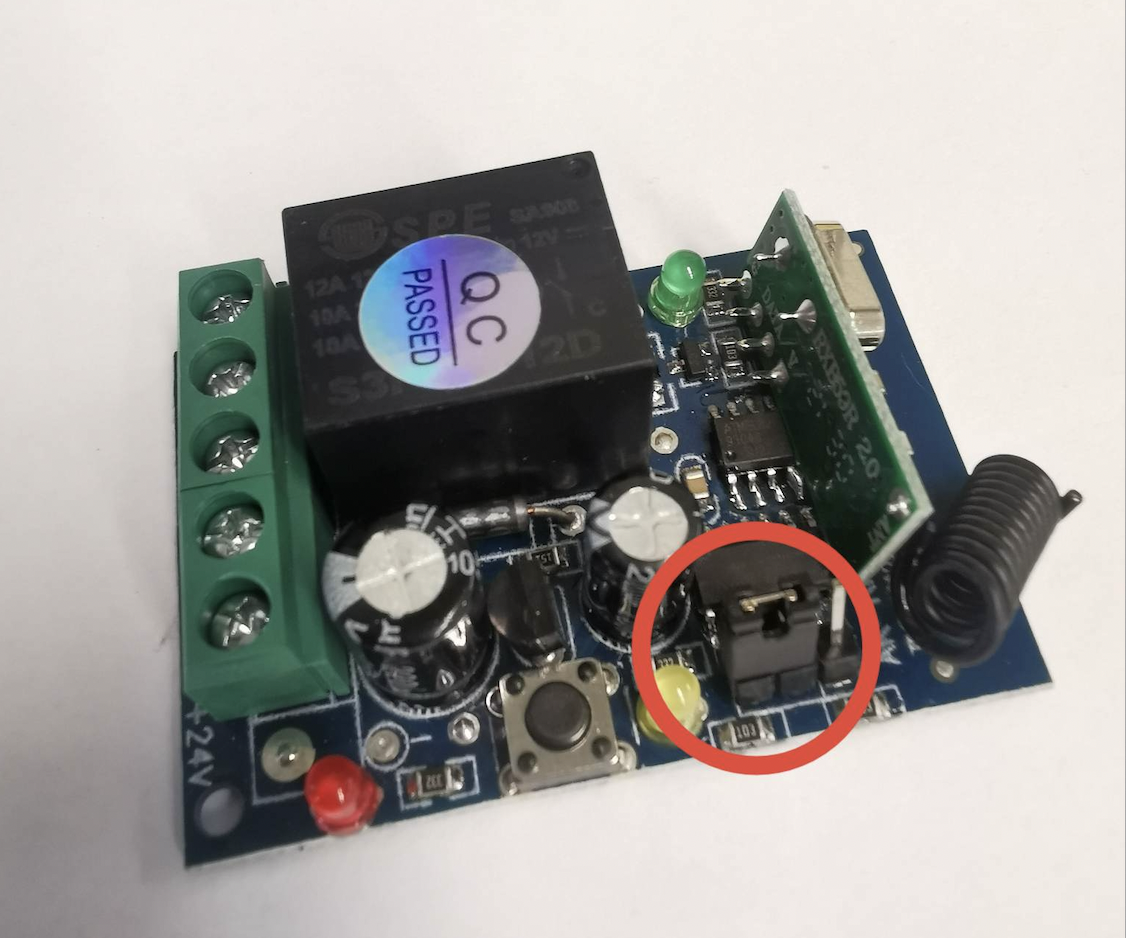

  • Flytt "jumperen" som vist på bildet.



Tilkobling

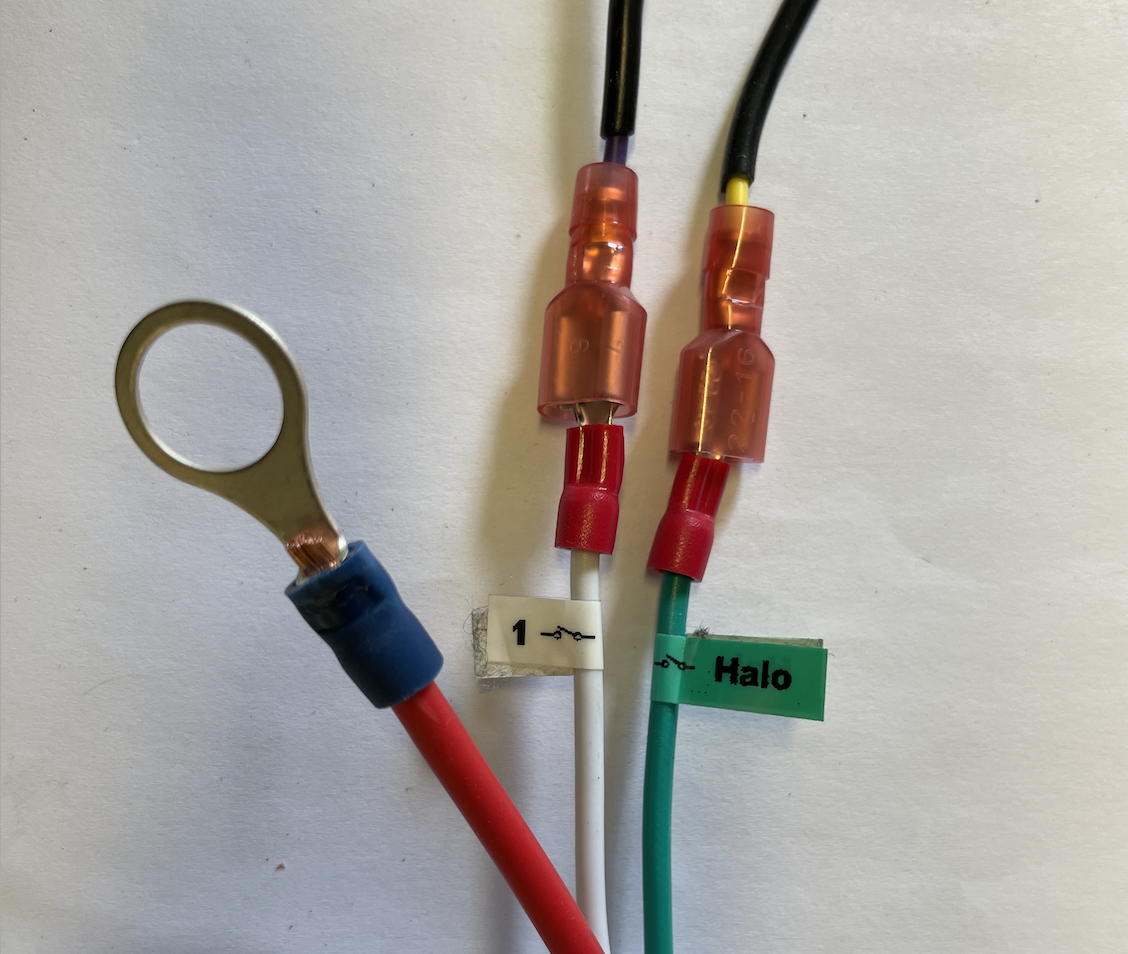

ALC kobles sammen med relésett slik:

  • Grønn fra ALC kobles sammen med gul fra relésett
  • Hvit fra ALC kobles sammen med lilla fra relésett

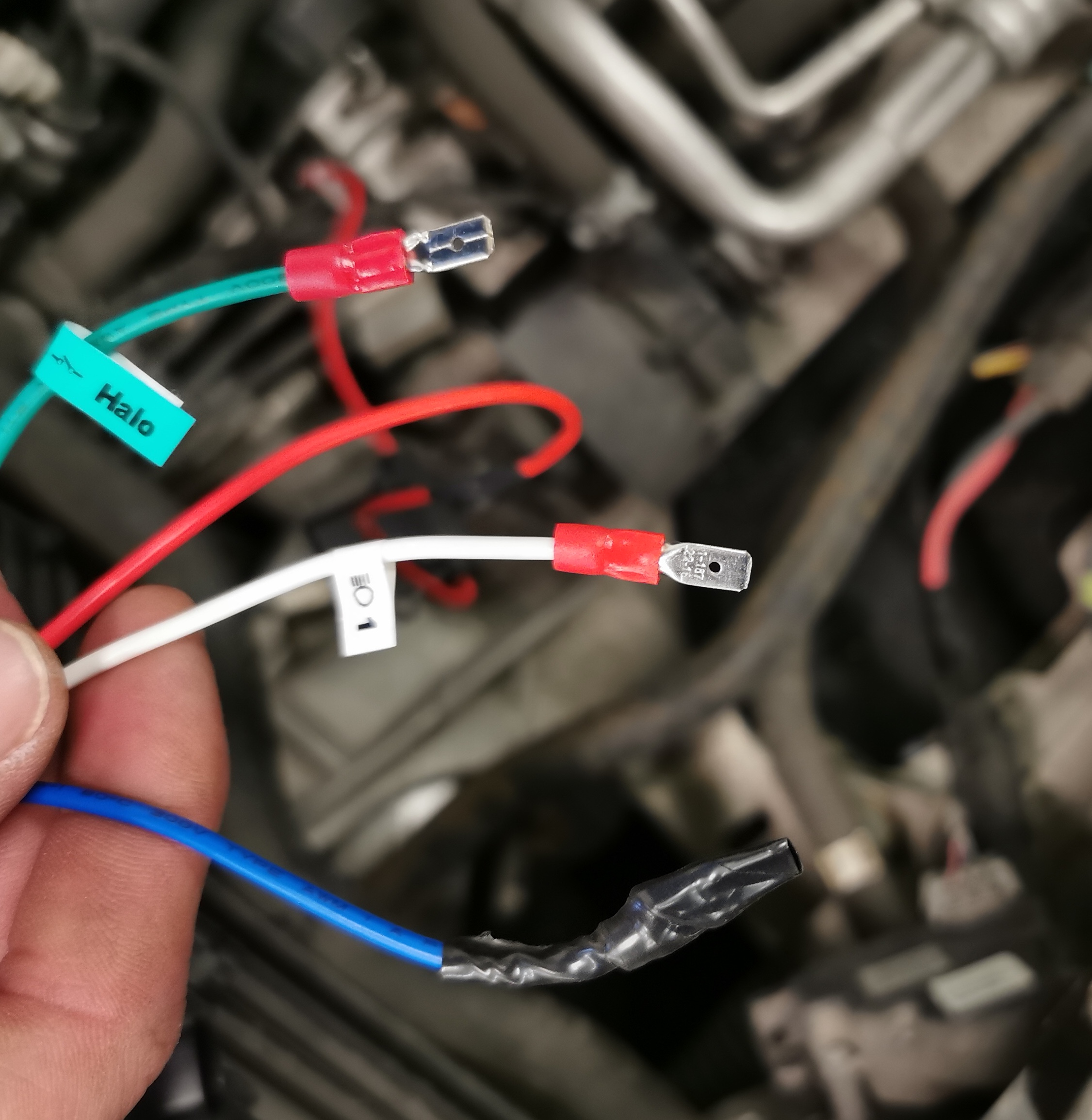

NB! Nyere ALC kan også ha en blå ledning med flatstift. Denne skal ikke benyttes. Beskytt det eksponerte metallet ved å teipe over flatstiften.

Tilkobling av trådløst relé!
Koblet slik som beskrevet under vil SMART-funksjonen på ledbaren alltid aktiveres når fjernlyset på bilen og ledbaren skrus av etter å ha vært på i minst 3 sek. SMART-funksjonen kan da skrus av ved å trykke på medfølgende fjernkontroll, og vil holde seg av til kjøreturen er over, eller du trykker en gang til på fjernkontrollen.

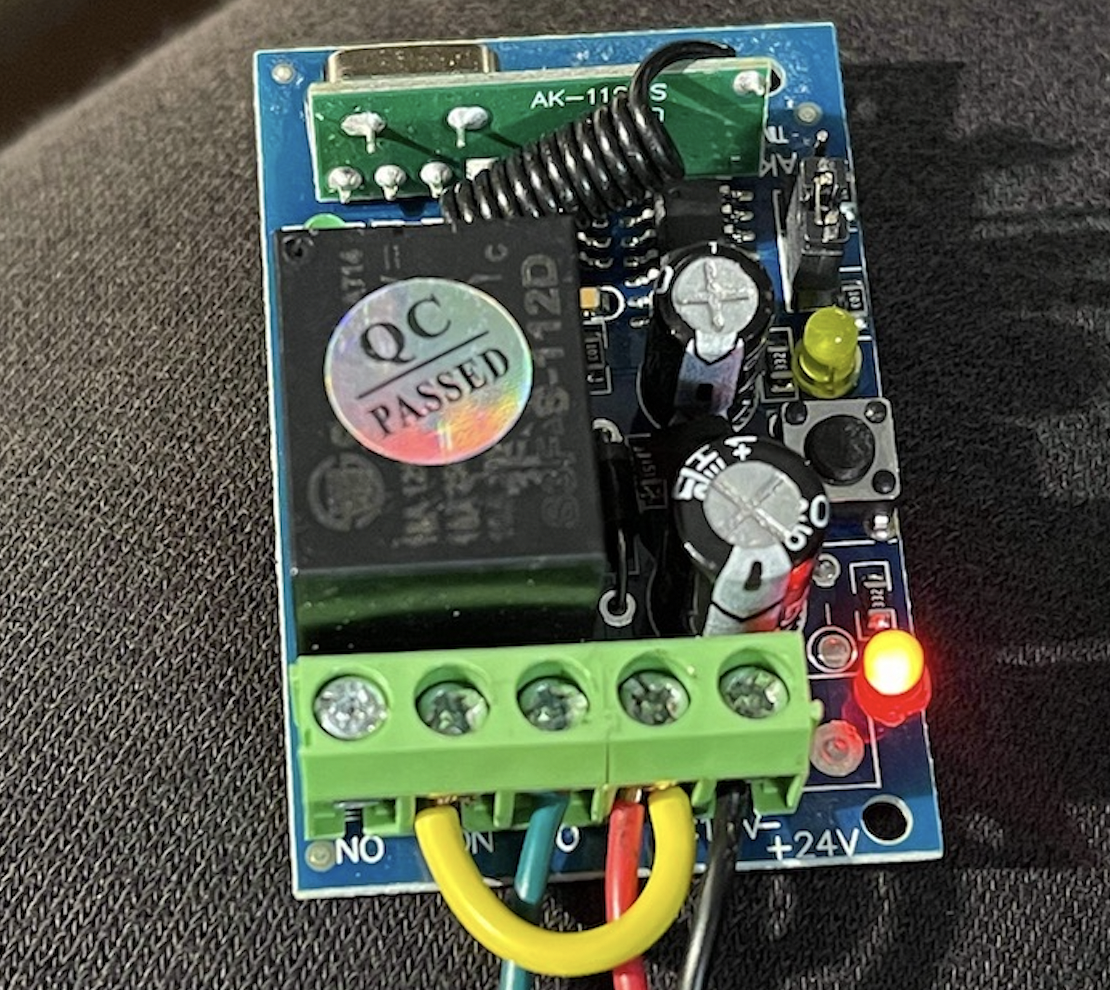

  • Sort ledning til skrukoblingen merket med ( - ).
  • Rød ledning til skrukoblingen merket med ( + ).
  • Grønn ledning til skrukoblingen merket (CO).
  • Lask mellom ( + ) og (CON) med den gule.
  • Sørg for at kordelene går inn i skrukoblingene skikkelig før du strammer disse til.

Om du IKKE ønsker at SMART-funkjsonen i ledbaren skal aktiveres automatisk når du blender ned fra fjernlys, så er dette mulig ved å endre litt på koblingen. Vi gjør oppmerksom på at om du endrer koblingen til den beskrevet under må du alltid selv aktivere SMART-funksjonen ved å trykke på fjernkontrollen.

  • Flytt den grønne ledningen som vist på bildet fra midterste skrukobling til skrukoblingen ytterst til venstre.

Når alle koblingene er montert sammen er det på tide å kontrollere funksjonaliteten:

  • Sett på lokket til det trådløse reléet, snurr en teip rundt for å holde det på plass. Sørg for at ingen ledninger kommer i klem.


  • Koble ALC til bilens hovedlykt.
  • Koble ALC og relésett til strøm.
  • Koble til ekstralyset.
  • Skru deretter bilen på, sett lysene manuelt på nærlys, og aktiver fjernlysene.
  • La fjernlys og ekstralys lyse i minst 3 sek, og blend deretter ned slik at du får testet at SMART-funksjonen i ekstralyset - trykk gjerne på fjernkontrollen for å aktivere og deaktivere funksjonen som en test.

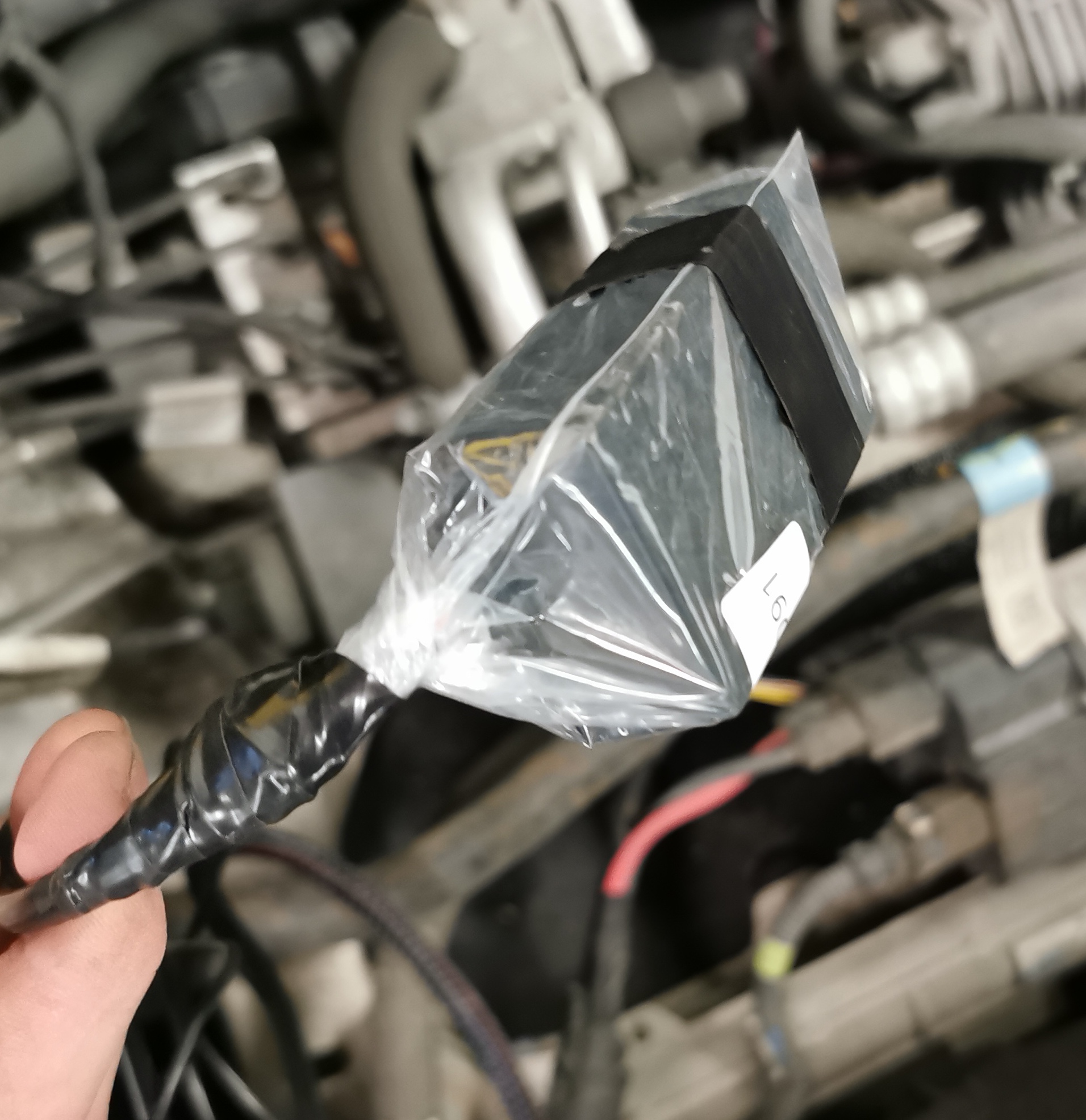

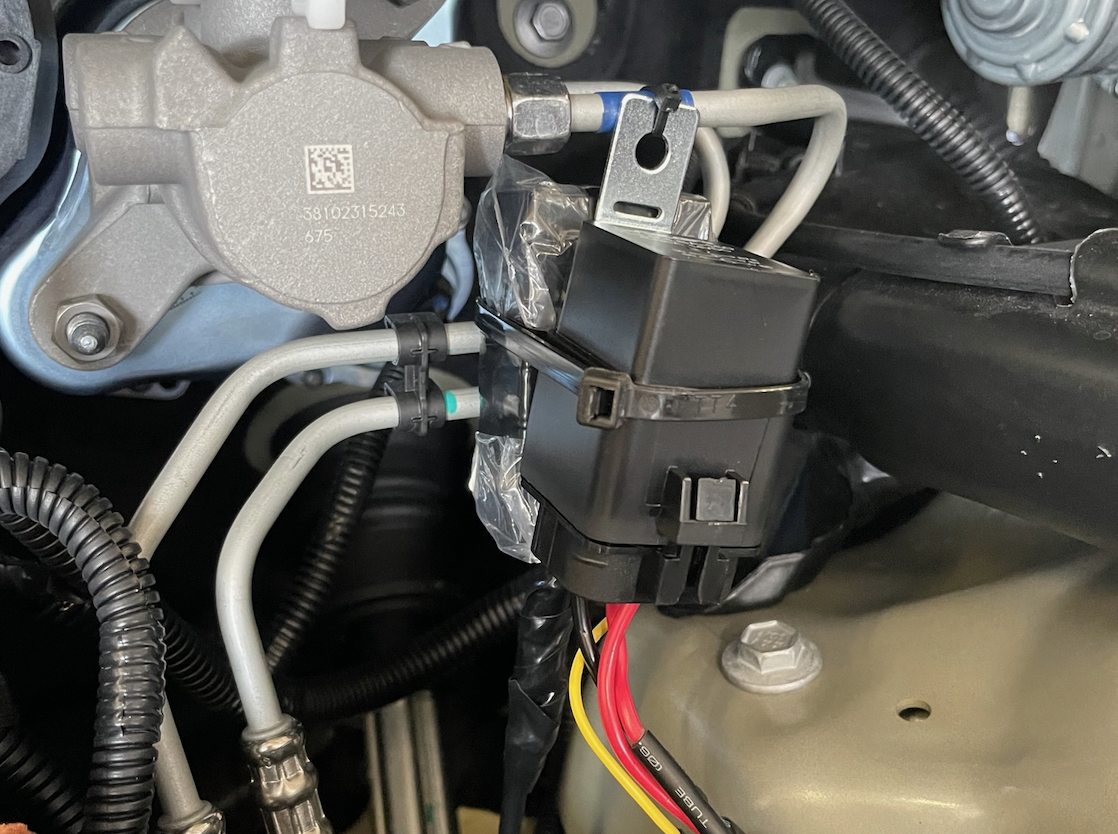

Om alt fungerer beskytt det trådløse reléet ved å legge det tilbake i posen det ble levert, og tape igjen bunnen. Det trådløse reléet festes til reléet på ledningsnettet som vist på bildet under. Bildet viser en Tesla Model Y, og selve plasseringen av reléet vil variere, og vi henviser til monteringsmanualene for mer informasjon om plasser ingen av reléet.

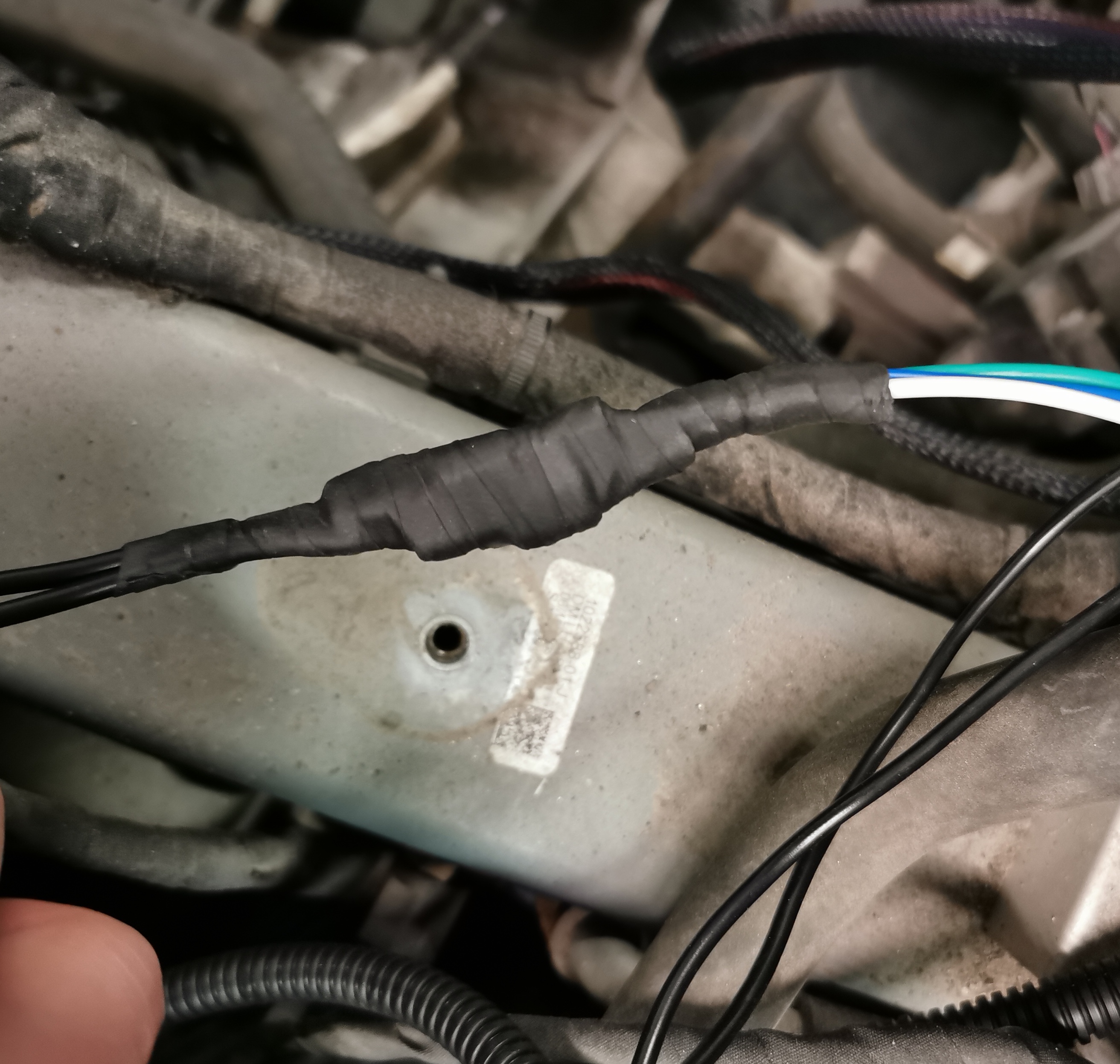

Flatstiftene du tidligere koblet sammen beskyttes ved å surre de sammen, og sikre de mot fukt med vulkteip.
